供应1553B总线卡 提供RTX驱动

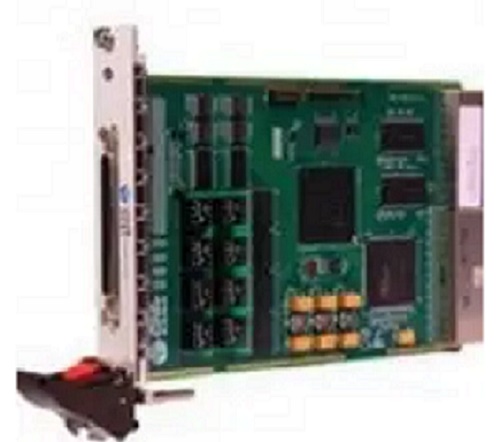

   WT-PCI-1553航空总线数据接口卡是支持MIL-STD-1553A/B通讯协议，采用通用PCI总线接口标准设计的测试板卡，可应用于航空，航天，航海和其他武器装备的测试领域中，该产品构思严谨，设计合理，产品检测严格，具有可靠性高，功能完备，使用方便的特点。





板卡型号信息





例如：WT-PCI-1553-MM-R表示双通道多功能工业级PCI接口卡。

板卡定制

可根据客户特殊需求定制各种(商业级、工业级、军品级)航空总线卡，以及配套的应用软件。









技术指标

结构

·

大规模FPGA构成1553收发器

·

·

PCI总线接口：32位33MHz

·

·

板上16MByteRAM

·

·

高性能DSP处理器

·

物理特性

·

物理尺寸：175mm×106mm

·

·

工作温度：商业级为0～+70℃ ，工业级为

·

－40～+85℃

功率

·

功耗≤7.5W

测试软件（可选购）

1553B测试软件View1553B是测试模拟1553B总线工具。软件通过简单直观的GUI接口管理实现复杂的MIL-STD-1553B的测试及模拟功能。该工具可以模拟BC、31RT、BM，对各种功能进行灵活配置，使用方便、快捷，无需用户任何编程就能设定、保存各种参数来满足客户不同的测试需求。

·

BC功能

·

消息定义：自定义消息内容、消息发送顺序、消息发送间隔时间、消息发送通道（A/B通道）。

消息显示：显示消息内容，包括消息命令字信息、数据内容、状态字信息、消息传输通道、消息状态等。

输出电压设定：可设定发送消息输出电压在0～20V之间。

发送消息方式：可设置为循环方式或单次发

送方式。

·

远程终端（RT）功能

·

模拟RT设置：可同时模拟31个RT地址，可打开或关闭准备模拟的RT，打开或关闭此RT的子地址，设置子地址内发送缓冲区的数据，设置该地址的状态字终端标志位、忙位、服务请求位、子系统标志位。

接收RT显示：显示BC发送给不同RT地址不同子地址的信息。如果BC发送命令中的RT地址设置为打开，则该RT被激活并响应BC命令；若RT地址设置为关闭，则不响应BC命令。

·

总线监控器（BM）功能

·

总线通信数据显示：实时显示记录总线通信数据。包括消息号、消息时间、命令字、消息响应时间、1553状态字、数据字等。

数据查询设置：查询指定的地址、子地址消息信息，查询错误消息信息。

数据存储：存储记录所有数据，回读数据记录文件。
